Laudo termográfico virou item de checklist. Toda usina solar acima de 5 MW já contratou pelo menos uma inspeção com drone — e quase todos os relatórios citam a mesma norma na capa: IEC TS 62446-3. O problema é que citar a norma e cumprir a norma são coisas muito diferentes, e a diferença só aparece no dia em que o laudo precisa sustentar alguma coisa: um pleito de garantia de módulo, um sinistro com a seguradora, uma due diligence de compra e venda do ativo.
Este artigo percorre o que a especificação técnica efetivamente exige — condições de medição, equipamento, resolução, classificação de anomalias e documentação — e aponta onde a maior parte dos laudos de termografia de usinas solares no Brasil fica devendo. Se você recebe laudos anuais, use-o como régua na próxima contratação.
O que a IEC TS 62446-3 é — e o que ela não é
Publicada em 2017, a especificação técnica é a parte 3 da série IEC 62446 e define os requisitos para inspeção termográfica de sistemas fotovoltaicos em operação, ao ar livre. Ela trabalha com dois níveis de inspeção: a simplificada, que serve de triagem, e a detalhada, voltada a diagnóstico — com exigências mais duras de medição, equipamento e documentação.
O que ela não é: um selo. Não existe "empresa certificada 62446-3". Existe laudo aderente ou não aderente — e a aderência se verifica lendo o laudo, não o material comercial de quem o vendeu.
As condições mínimas de medição
Termografia mede diferença de temperatura, e diferença de temperatura em módulo fotovoltaico depende de quanta potência está passando por ele. Por isso a norma condiciona a validade da inspeção ao ambiente em que ela foi feita:
| Parâmetro | Exigência | O que verificar no laudo |
|---|---|---|
| Irradiância | ≥ 600 W/m² no plano dos módulos, durante toda a medição | Valor registrado por voo, com instrumento e horário |
| Carga do módulo | Cada módulo gerando uma fração relevante da sua capacidade | Condição de operação registrada — usina conectada e produzindo |
| Céu | Condições estáveis, sem nebulosidade intermitente | Registro das condições e das pausas de captura |
| Vento | Velocidade baixa — vento forte dissipa calor e mascara o ΔT | Velocidade média registrada no período |
| Câmera | Faixa espectral 8–14 µm, calibração radiométrica vigente | Certificado de calibração anexado ao laudo |
| Resolução | No mínimo 5×5 pixels por célula fotovoltaica | GSD declarado em cm/px, com a altura de voo que o produz |
Um termograma sem irradiância registrada não é evidência de engenharia — é uma foto colorida.
Nenhum desses requisitos é exotismo de norma europeia. Cada um existe porque, sem ele, o mesmo módulo pode parecer saudável às 9h e defeituoso às 13h — ou vice-versa. A medição só é comparável, e portanto só é diagnóstico, quando as condições estão dentro da janela e registradas no laudo.

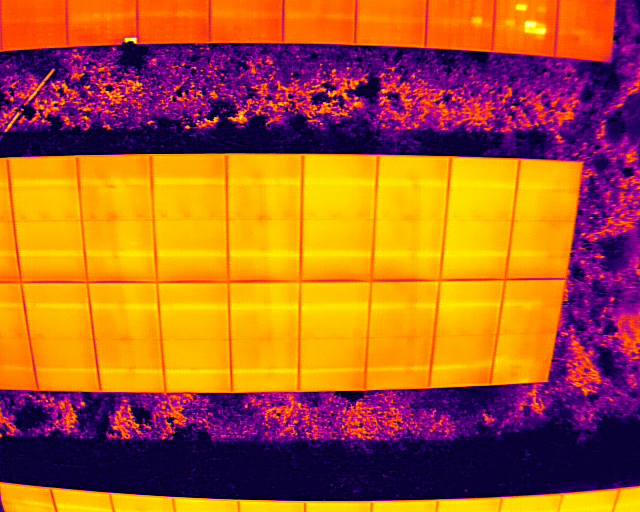

Resolução: por que 5×5 pixels por célula é o número que decide tudo
De todos os parâmetros, a resolução é o que mais separa um laudo útil de um enfeite. A norma pede resolução geométrica suficiente para que cada célula fotovoltaica seja coberta por pelo menos 5×5 pixels no sensor térmico. A razão é direta: as anomalias que mais importam — uma célula em hotspot, um caminho de microfissura, um terço de módulo aquecido por diodo de bypass em curto — acontecem na escala da célula, não do módulo inteiro.
Se o pixel térmico é grande demais, ele mistura numa só leitura a célula quente e a moldura fria ao redor, e a temperatura da anomalia sai "diluída" — o defeito some na média. É por isso que altura de voo e GSD (o tamanho de terreno que cada pixel enxerga, em cm/px) não são detalhe operacional: são o que determina se a inspeção enxerga o módulo ou enxerga a célula. Um laudo honesto declara o GSD térmico e a altura de voo que o produz. Quem detalha o método por trás desse número é a metodologia de voo RTK alinhado à fileira que usamos em campo.
Classificação de anomalias: onde os laudos mais falham
A norma organiza os achados térmicos em classes de condição (CoA — Condition of Anomaly), com base no ΔT — a diferença de temperatura entre a região anômala e a referência saudável — e no padrão térmico observado. A classe determina a ação:
| Classe | Condição | O que significa na prática |
|---|---|---|
| CoA 1 | Operação normal | Sem anomalia térmica relevante. Segue no monitoramento de rotina. |
| CoA 2 | Anomalia térmica | Desvio de temperatura que pede investigação e ação programada no próximo ciclo. |
| CoA 3 | Risco crítico | Padrão térmico associado a risco de segurança ou perda acentuada — intervenção imediata. |
Para cada anomalia, um laudo aderente precisa registrar:
- o ΔT medido e a irradiância no momento da medição — sem a segunda, o primeiro não significa nada;
- a classe CoA e o critério que a define, por escrito;
- a recomendação de ação com prazo, não um genérico "acompanhar";
- a localização exata do módulo — string, mesa e posição, não "setor B".
É aqui que a maioria dos laudos comerciais desmorona: entregam um mapa de calor bonito com contagem de "hotspots", sem critério declarado, sem ΔT normalizado e sem coordenada que permita à equipe de O&M encontrar o módulo em campo.
O que a maioria dos laudos não entrega
1. O dado bruto
A imagem radiométrica original — aquela em que cada pixel carrega temperatura, não só cor — raramente é entregue ao contratante. Sem ela, ninguém pode auditar a conclusão do laudo, e um fabricante de módulo tem argumento fácil para recusar o pleito de garantia. Exija a entrega dos arquivos radiométricos e a descrição da cadeia de custódia: quem capturou, quando, com qual equipamento e como o dado chegou à análise.
2. A rastreabilidade da medição
Irradiância sincronizada com cada voo, certificado de calibração da câmera, altura e velocidade de voo, GSD resultante. São cinco linhas em um laudo bem feito — e são exatamente as cinco linhas que faltam quando a inspeção foi feita fora da janela válida.
3. A reinspeção comparável
O valor de inspecionar todo ano é medir evolução: quais anomalias apareceram, quais pioraram de classe, qual a taxa de degradação real do parque. Isso só funciona se a metodologia — altura, GSD, critério de classificação, georreferenciamento — for idêntica entre campanhas. Laudos de fornecedores diferentes, com critérios diferentes, não se comparam; viram custo repetido, não série histórica.
Como usar isso na próxima contratação
Cinco exigências para colocar por escrito no escopo, antes de discutir preço:
- GSD térmico declarado em cm/px, com a altura de voo que o produz;
- irradiância medida em campo e sincronizada com cada voo;
- entrega dos arquivos radiométricos brutos junto com o laudo;
- critério de classificação de severidade (CoA) descrito no próprio laudo;
- assinatura de engenheiro com ART — responsabilidade técnica nominal.
A IEC TS 62446-3 não é burocracia de norma europeia. É a diferença entre um documento que sustenta um pleito de garantia, um sinistro ou uma transação — e um relatório que decora a gaveta até o dia em que se precisa dele e ele não serve. Se quiser ver como isso vira prova em campo, a página de termografia de usinas solares da Kira mostra o laudo folheável e a plataforma de acompanhamento.
Perguntas frequentes sobre a IEC 62446-3
Existe empresa "certificada IEC 62446-3"?
Não. A IEC TS 62446-3 é uma especificação técnica de método, não um selo de empresa. O que existe é laudo aderente ou não aderente — e a aderência se verifica lendo o documento: condições de medição registradas, resolução declarada, critério de classificação por escrito e dado bruto entregue.
Qual a diferença entre inspeção simplificada e detalhada?
A simplificada é uma triagem, para localizar rapidamente regiões suspeitas. A detalhada é diagnóstico: exige resolução, condições de medição e documentação mais rígidas, porque o resultado precisa sustentar decisão de manutenção, garantia ou sinistro.
Por que a irradiância mínima de 600 W/m² importa tanto?
Termografia mede diferença de temperatura, e um módulo só esquenta o suficiente para revelar um defeito quando há corrente passando por ele. Abaixo de ~600 W/m² o contraste térmico some, e a mesma anomalia que apareceria ao meio-dia pode passar despercebida. Sem a irradiância registrada por voo, o ΔT medido não é comparável.
O que é o GSD e por que ele aparece em cm/px?
GSD (ground sample distance) é o tamanho de terreno que cada pixel enxerga. Em termografia FV, a norma pede resolução suficiente para 5×5 pixels por célula — caso contrário o pixel "borra" célula e moldura, e anomalias de uma única célula desaparecem. Um GSD térmico na casa de 2 a 3 cm/px é o que separa enxergar o módulo de enxergar a célula.
O laudo termográfico serve para acionar seguro ou garantia?
Serve, se for aderente: cada anomalia com coordenada, ΔT, classe de severidade e o arquivo radiométrico bruto que a sustenta. É essa cadeia de custódia que uma seguradora ou um fabricante de módulo cobra. Um mapa de calor com contagem de "hotspots", sem rastreabilidade, não sustenta um pleito.
